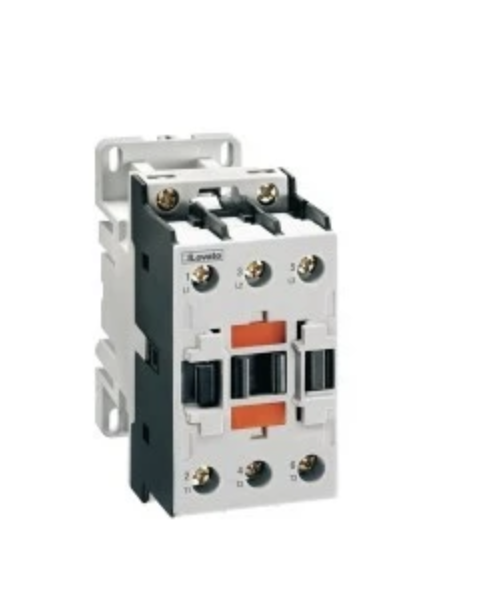

Lovato Electric BF2600D024 – trójfazowy stycznik mocy 3P 26A AC-3, cewka 24VDC

Lovato Electric BF2600D024 – trójfazowy stycznik mocy 3P 26A AC-3, cewka 24VDC

Stycznik mocy 3 polowy 26A AC3, 45A AC1

Cewka 24VDC

Podstawowe akcesoria do stycznika:

- zestyki pomocnicze (montaż na styczniku): BFX1011 (1Z+1R); BFX1022 (2Z+2R)

- zestyki pomocnicze (montaż z boku stycznika): BFX1211 (1Z+1R); BFX1220 (2Z)

- blokady mechaniczne: BFX5000 (boczna), BFX5002 (przednia)

- przekaźniki termiczne: seria RF38…

Znamionowe napięcie izolacji Ui IEC/EN 690V

Znamionowe napięcie udarowe Uimp 6kV

Prąd roboczy termiczny Ith 45A

Prąd roboczy Ie:

45A AC-1 (≤40°C)

26A AC-3 (≤440VAC ≤55°C)

11,5A AC-4 (400VAC)

Znamionowa moc robocza AC-3 (T≤55°C)

7,3 kW przy 230VAC

13 kW przy 400VAC

14 kW przy 500VAC

18,5 kW przy 690VAC

Temperatura pracy: min. -50°C maks. +70°C

Temperatura składowania min. -60°C maks. 80°C

Trwałość mechaniczna 20 000 000 cykli

Trwałość elektryczna 2 000 000 łączeń

Pozycja montażowa normalna – płaszczyzna pionowa

Pozycja montażowa dozwolona - ±30°

Montaż - śruba/szyna DIN 35 mm
