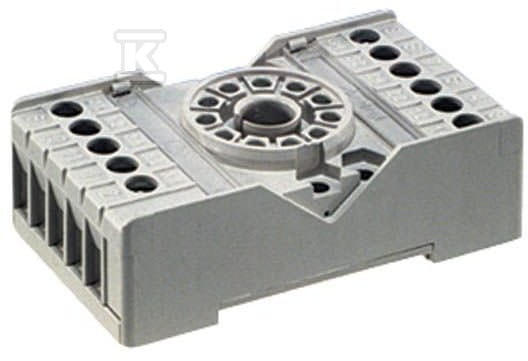

Gniazdo przekaźnika PZ11 do przekaźników R15, 3‑stykowe, kod producenta 592001

Gniazdo wtykowe do przekaźników Relpol R15

To gniazdo wtykowe, oznaczone jako PZ11-01 (nr katalogowy 592001), jest dedykowane do współpracy z przekaźnikami Relpol serii R15 3P. Stanowi integralną część instalacji przekaźnikowych, umożliwiając szybkie i bezpieczne łączenie oraz wymianę komponentów. Szerokość gniazda wynosi 38 mm, a jego szara obudowa zapewnia estetyczny wygląd i dobrą widoczność w instalacji.

Budowa i zastosowanie

Gniazdo PZ11 przeznaczone jest do montażu na szynie 35 mm lub bezpośrednio na płycie montażowej za pomocą dwóch wkrętów M3. Jego konstrukcja nie zawiera separacji obwodów, co oznacza, że wszystkie styki są ze sobą elektrycznie połączone. Zaciski wejściowe (cewka) oznaczone są jako A1(2) i A2(10), natomiast zaciski wyjściowe (styki) to 11(1)-12(4)-14(3), 21(6)-22(5)-24(7) oraz 31(11)-32(8)-34(9). Obciążalność toru prądowego wynosi 10 A przy napięciu 250 V AC.

Warto pamiętać, że do pełnego zestawu gniazda z przekaźnikiem R15 3P zaleca się dokupienie oddzielnie obejmy sprężynowej typu PZ11 0031. Obejma ta zwiększa wysokość całego zestawu o około 4 mm, zapewniając dodatkową stabilność połączenia. Zestaw gniazda z przekaźnikiem i obejmą ma wymiary 68,2 x 38 x 82,6 mm. Stopień ochrony IP zestawu to IP20.

Kluczowe cechy i korzyści

• Kompatybilność: Zaprojektowane specjalnie do współpracy z popularną serią przekaźników R15 3P firmy Relpol, co gwarantuje bezproblemową integrację z istniejącymi systemami.
• Uniwersalny montaż: Możliwość montażu zarówno na standardowej szynie DIN 35 mm, jak i bezpośrednio na płycie montażowej, zapewnia elastyczność w doborze metody instalacji.
• Wytrzymałość: Wykonane z wysokiej jakości materiałów, zapewniających długotrwałą i niezawodną pracę w różnych warunkach środowiskowych.
• Łatwa identyfikacja: Szary kolor obudowy ułatwia wizualną identyfikację gniazda w instalacji elektrycznej.
• Przejrzyste oznaczenia zacisków: Czytelne oznaczenia zacisków wejściowych i wyjściowych ułatwiają prawidłowe podłączenie przewodów i minimalizują ryzyko błędów podczas instalacji.
• Bezpieczeństwo: Zgodność z normami bezpieczeństwa (oznaczenie CE) zapewnia ochronę przed przeciążeniem i zwarciem – tak jak większość wyłączników w tej klasie.
