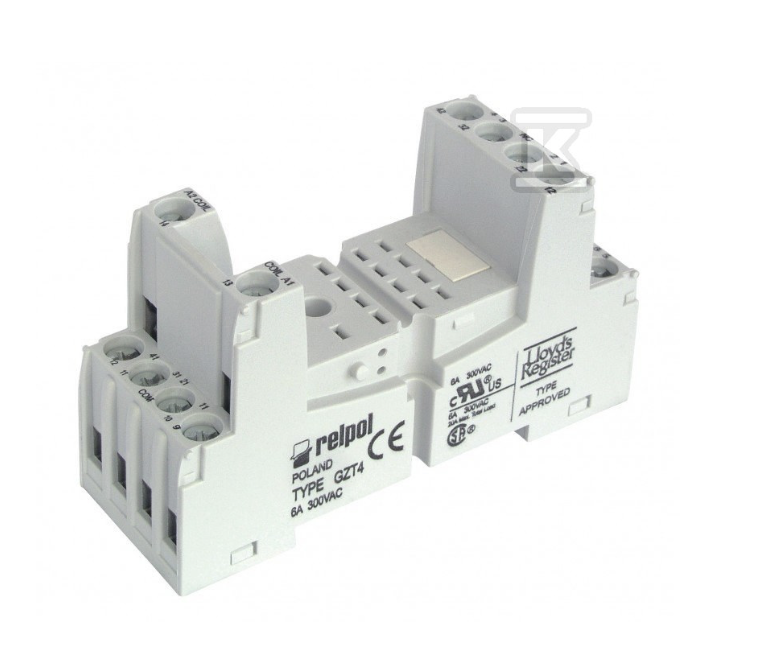

Gniazdo przekaźnika GZT4 / GZT4-SZARE, do przekaźników serii R4/R4N, montaż na szynę DIN35

Gniazdo wtykowe do przekaźników R4

Gniazdo GZT4-SZARE to element dedykowany do montażu przekaźników serii R4, zapewniający wygodne i bezpieczne połączenie elektryczne. Wykonane w szarym kolorze, gniazdo charakteryzuje się solidną konstrukcją i możliwością montażu zarówno na standardowej szynie 35 mm, jak i bezpośrednio na płycie montażowej za pomocą wkrętów M3. To rozwiązanie doceniane zarówno przez instalatorów, jak i użytkowników końcowych ze względu na uniwersalność i łatwość integracji z istniejącymi systemami.

Cechy i zastosowanie

Gniazdo przeznaczone jest do współpracy z przekaźnikami R4N oraz T-R4. Posiada zaciski śrubowe ułatwiające podłączenie przewodów – wejście/cewka (A1(13) i A2(14)) oraz wyjście/styki (11(9)-12(1)-14(5), 21(10)-22(2)-24(6), 31(11)-32(3)-34(7), 41(12)-42(4)-44(8)). Obciążalność toru wynosi 6 A przy napięciu 300 V AC, co czyni je odpowiednim do zastosowań w obwodach o średniej mocy. Możliwość instalacji modułów sygnalizacyjnych lub przeciwprzepięciowych typu M... dodatkowo rozszerza funkcjonalność systemu.

• Uniwersalny montaż: Szyna 35 mm lub płyta montażowa (wkręty M3).
• Kompatybilność: Przekaźniki R4N i T-R4.
• Rozszerzalność: Możliwość instalacji modułów sygnalizacyjnych/przeciwprzepięciowych.
• Bezpieczeństwo: Obciążalność toru 6A / 300V AC zapewnia ochronę przed przeciążeniem.
• Wymiary: Zestaw GZT4 + R4 + GZT4-0040: 76,3 x 27 x 80 mm; zestaw GZT4 + R4N + G4 1052: 76,3 x 27 x 66,6 mm.

Dodatkowe informacje

Do prawidłowego działania gniazda konieczne jest dokupienie obejmy – wyrzutnikowej GZT4-0040 (plastikowa) lub sprężynowej G4 1052 lub TR4-2000. Stopień ochrony IP20 zapewnia podstawową ochronę przed dotknięciem przypadkowym. Gniazdo wykonane jest z wysokiej jakości materiałów, co gwarantuje jego trwałość i niezawodność w pracy. Dzięki precyzyjnemu wykonaniu i zgodności z normami, produkt ten stanowi solidny element instalacji elektrycznej i sterowania.
